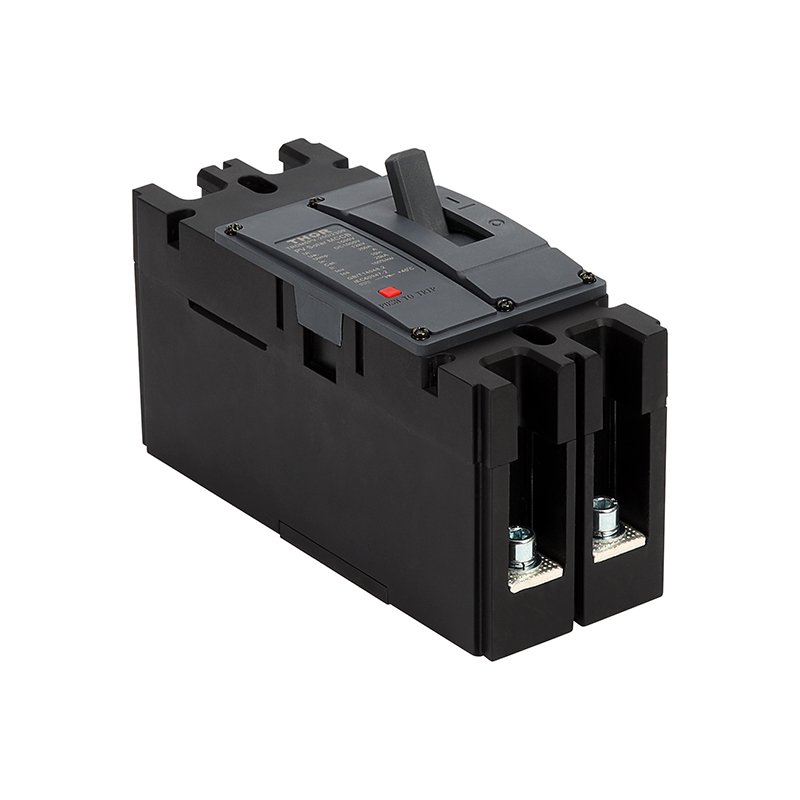

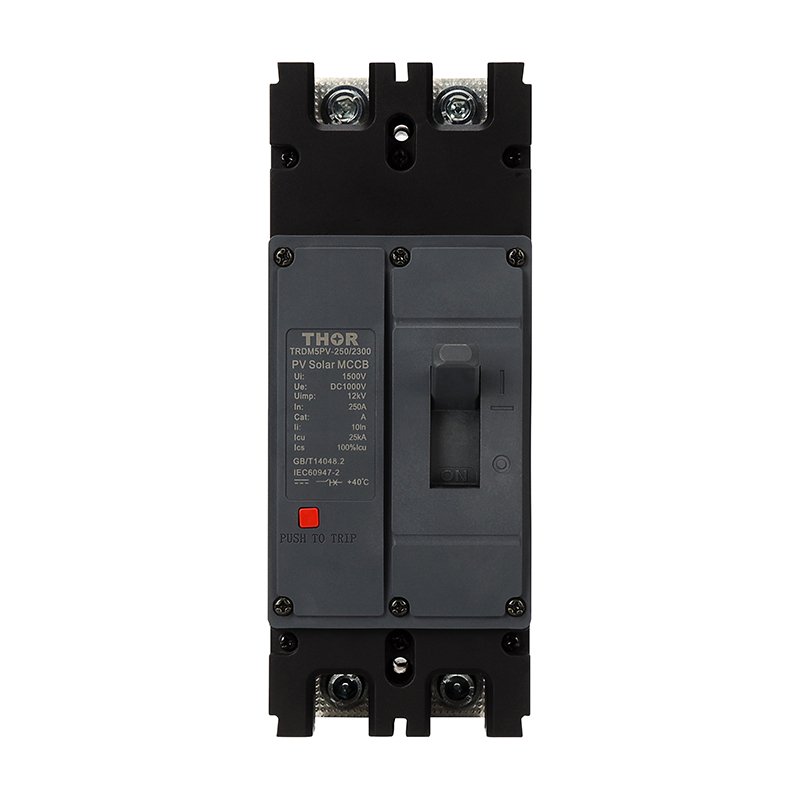

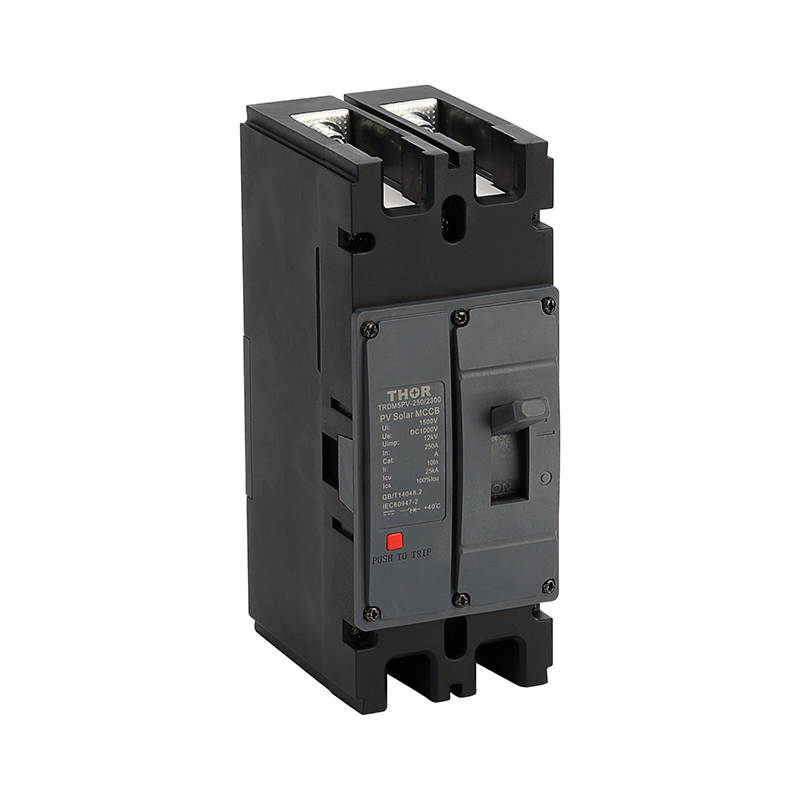

DC MCCB TRDM5PV-250-2300

TRDM5PV series DC dedicated circuit breaker (hereinafter referred to as circuit breaker) has overload long delay and short circuit protection functions, used to distribute electric energy, protect lines and power equipment from overload, short circuit and other fault hazards. The product complies with GB/T14048.1, GB140048.2 and EC60947-2 standards.

Parameter

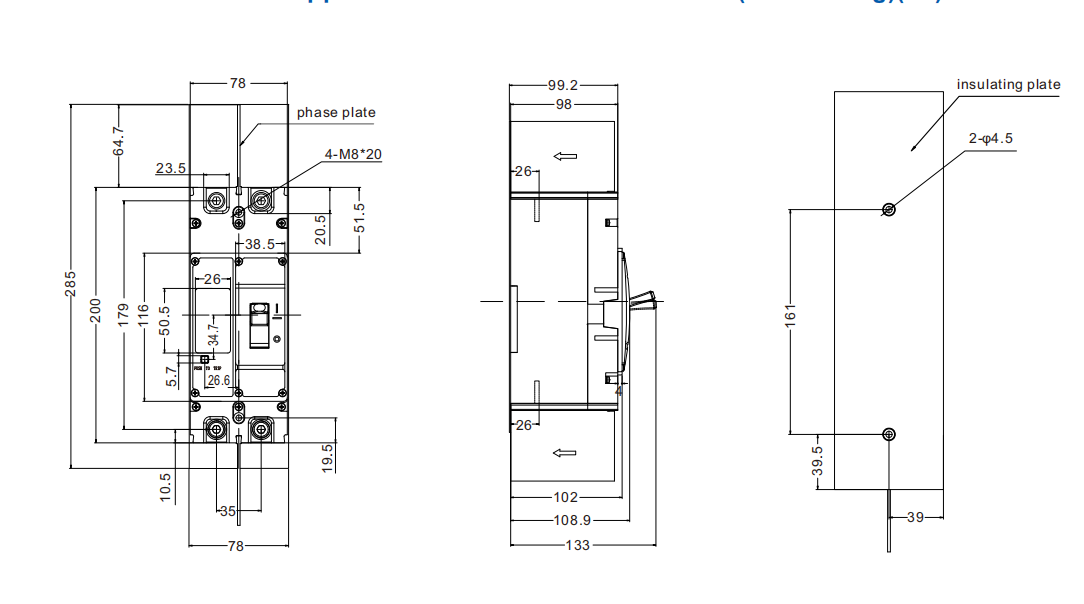

Dimension

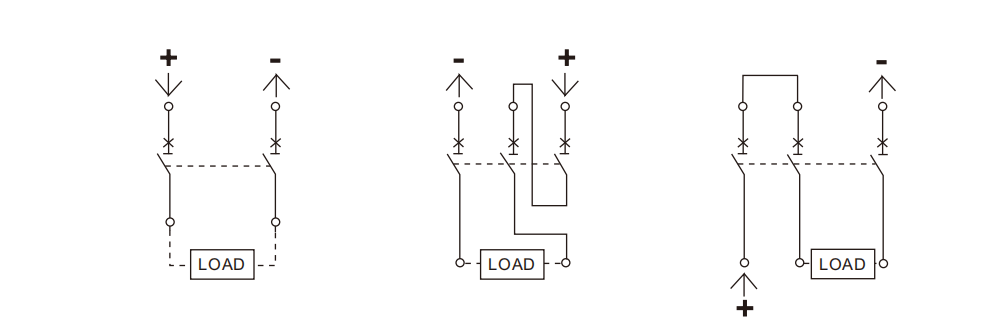

Circuit Diagram

Specifications

Model		TRDM5PV
Rated Frame		250	315		400		400V
Rated Current(A) （In）		63A、80A、100A、125A、 140A、160A、180A、 200A、225A、250A	280A 、300A 、 315A		250A 、315A 、350A 、 400A		250A 、315A 、350A 、 400A
Rated Insulated Voltage(V) （Ui）		1500V
Rated impulse withstand voltage( kV) （Uimp)		12kV
Type		PV
Rated Working Voltage(V ) （Ue）	2P	DC1000V 、DC1500V
	3P	DC1000V 、 DC1250V 、 DC1500V		DC1000V 、DC1500V
Rated short-circuit breaking capacity( kA) (Icu)	2P	DC1000V : 15 DC1500V : 5	DC1000V ：25 DC1500V ：7 .5		DC1000V ：25 DC1500V： 10		DC1000V：50 DC1250V、DC1500V：20
	3P	DC1500V ：20	DC1000V 、DC1250V 、 DC1500V ：25		DC1000V ：40 DC1500V ：30
Rated operating short-circuit breaking capacity(kA) (Ics)		100% Icu
Wiring method		2P（ Chart1) 、3P（ Chart2 ）					2P（ Chart1)
Isolation function		YES
Usage Category (Cat .)		A
Mechanical life (Times)		20000			15000
Electrical life (Times)		1500			1000	800		500
Arcing distance （mm)		≯50			≯100
Dimensions (mm)	2P	200 × 73 × 135			270 × 130 × 158	275 × 106 × 178
	3P	200 × 107 × 135			270 × 182 × 158
Base ambient temperature (℃)		40

Model		TRDM5PV
Rated Frame		630		630A		800
Rated Current(A )		400A 、500A 、630A		400A 、500A 、630A		630A 、700A 、800A
Rated Insulated Voltage(V ) (Ui)		1500V
Rated impulse withstand voltage( kV) (Uimp)		12kV
Type		PV
Rated Working Voltage(V) (Ue)	2P	DC1000V 、DC1500V
	3P	DC1000V 、 DC1250V 、 DC1500V				DC1000V 、DC1500V
Rated short-circuit breaking capacity( kA) (I cu)	2P	DC1000V : 15 DC1500V : 10		DC1000V ：50 DC1250V 、DC1500V ：20		DC1000V ：25 DC1500V： 10
	3P	DC1000V : 40 DC1500V : 30				DC1000V ：40 DC1500V ：30
Rated operating short-circuit breaking capacity( kA) Ics)		100% Icu
Wiring method		2P(Chart1) 、3P(Chart2)		2P(Chart1)		2P(Chart1) 、3P(Chart3)
Isolation function		YES
Usage Category (Cat .)		A
Mechanical life (Times)		20000			15000
Electrical life (Times)		1500			800		500
Arcing distance (mm)		≯100			≯100
Dimensions (mm)	2P	270 × 130 × 158	275 × 106 × 178		270 × 130 × 158
	3P	270 × 182 × 158			270 × 182 × 158
Base ambient temperature (℃)		40
